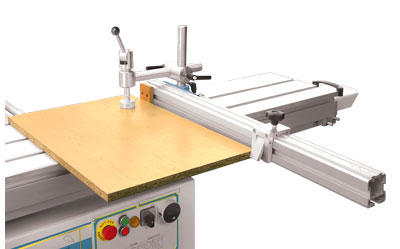

Aluminium-Formatschiebeschlitten mit gehär-teten Stahlführungsstangen. Teleskopab-länganschlag 1800 mm mit zwei Anschlag-klappen serienmäßig. Parallelanschlag mit mikrometrischer Feineinstellung. Schräg-verstellung des Sägeblattes bis 45° nach Skala mittels Handrad ø260 mm Tischöffnung mit Untertischabsaugung. Frässspindel schwenkbar nach hinten. Fräsanschlag ø250 mm. Dickentischwalzen /CU 410/. Bohreinrichtung für Bohrer mit linkslauf.

STANDARDAUSFÜHRUNG	CU320N2	CU410N2
ABRICHTHOBEL
Arbeitsbreite, max., mm	320	410
Allgem. Breite des Arbeitstisches, mm	1500	1800
Maximale Dicke der abgetragenen Schicht, mm	5	5
Stützlineal, Abmessungen, mm	1100õ155	1100õ155
Neigung des Stützlineals, (°)	0°÷45°	90°÷45°
Durchmesser der Messerwelle, mm	ø100	ø100
Anzahl der  Messer	3	4
Messerabmessungen /Werkstoff, mm	320õ30õ3	410õ35õ3
Messerwelledrehzahl, min-1	4500	4500
Antriebsleistung /Abricht-Dickenhobelmaschine/, kW	3.0	3.0
Motorleistung vorichtung, kW (PS)	320	410
Absaugstutzen, mm	1500	1800
DICKENHOBELMASCHINE
Arbeitsbreite, max., mm	316	406
Länge des Arbeitstisches, mm	700	700
Maximale Dicke der abgetragenen Schicht, mm	4	4
Maximale Dicke des bearbeitenden Werkstücks, mm	225	225
Minimale Dicke des bearbeitenden Werkstücks, mm	4	4
Vorschubgeschwindigkeit, mm	8	8
Durchmesser Absaugeinrichtung, mm	ø120	ø120

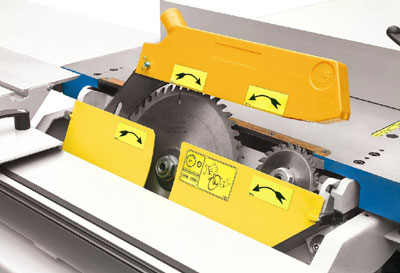

KREISSÄGE
Sägeblattdurchmesser: max./min., mm	ø315 / ø250	ø315 / ø250
Wellendurchmesser, mm	ø30	ø30
Wellendrehzahl, min-1	4000	4000
Länge des Parallellineals, mm	1100	1100
Maximale Schnittbreite mit dem Parallellineal, mm	860	950
Maximale Schnittlänge, mm	2200	2200
Sägeblattneigung, (°)	0° bis 45°	0° bis 45°
Maximale Schnitthöhe bei Neigung 0°: Sägeblattdurchmesser ø315 mm Sägeblattdurchmesser ø250 mm	103 70	103 70
Maximale Schnitthöhe bei Neigung 45°: Sägeblattdurchmesser ø315 mm Sägeblattdurchmesser ø250 mm	72 49	72 49
Durchmesser der Absaugeinrichtung, mm	ø120	ø120
Motorleistung, kW	3.0	3.0
FRÄSE

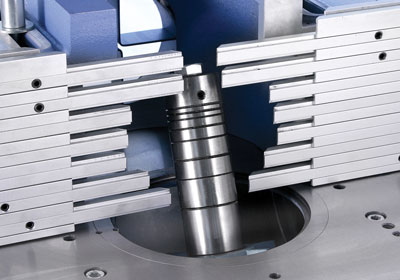

Frässpindeldurchmesser, mm	ø30	ø30
Schwenkwinkel des Spindels, (°)	90° - 45°	90° - 45°
Frässpindelverstellung in vertikaler Richtung, mm	175	175
Brauchbare Frässpindelhöhe, mm	125	125
Fräsdurchmesser - maximal: - bei Profilfräsen, mm - bei Federfräsen, mm	ø250 ø300	ø250 ø300
Austauchbare Fräsdom, Morse Kegel	MK4	MK4
Entfernung aus der Achse der Spindel bis zu der Vorder-kante auf dem beweglichen Tisch, mm	550	550
Durchmesser der Tischhöffnung, mm	Ø260	Ø260
Die maximale Senktiefe des Werkzeugs ø250 unter der Arbeitsfläche des Tisches, mm	Ø250 / 60	Ø250 / 60
Motorleistung, (Poluschaltbar), 400V, 50 Hz, kW (PS)	3.2/4.2 ( 4.3/5.5)	3.2/4.2( 4.3/5.5)
Frässpindeldrehzahl (Poluschaltbar), min-1	10000/8000/ 6000/ 5000/ 4000/3000	10000/8000/ 6000/ 5000/ 4000/3000
Durchmesser der Absaugeinrichtung - unter Arbeittisch, mm - über Arbeittisch, mm	ø120 ø120	ø120 ø120
Fräsanschlag ø250 mm mit zwei Stutz-Sicherheits-schienen, 2 x L, mm	L=500	L=500
LANGLOCHBOHRVORRICHTUNG
Maximaldurchmesser der Bohrer	ø16	ø16
Abmessungen des Arbeitstisches	250õ370	300õ500
Längsvorschub	160	210
Quervorschub	160	250
Senkrechtvorschub	120	160
ALLGEMEINE TECHNISCHE DATEN
Länge	2500	2500
Breite	2900	2900
Höhe des Arbeitstisches	850	850
Abmessungen des Arbeitstisches bei der Fräskreis-säge	1450õ650	1450õ650
Abmessungen des Formattisches	2300õ350	2300õ350
Gewicht der Maschine, ca.	1030	1090
Notwendige Bodenfläche:	6.5 õ 7.0	6.5 õ 7.0

OPTIONEN
Aggregat mit Unterschneidesäge
Durchmesser des Sägeblatts, mm	ø120
Durchmesser der Welle, mm	ø20
Drehzahl der Welle, min-1	8000
Antriebsleistung, kW	0,75 ( 1,0 )
Antriebsleistung der Hauptsäge, mm	4,0 ( 5,5 )
Anschlaglineal (ohne Verlängerung), mm	600, 900, 1219
Verlängerung für Anschlaglineal	600, 900/1219
Maximale Schnittbreite mit dem Parallellineal – komplekt Verlängerungtisch mit Parallellineal, mm	1400
Absaugrohr mit Schlauch	1400
Elektronische Anzeige bei Parallelanschlag, mm
Lineal querlaufend kurz um den Winkelfixatoren, mm
Abmessungen des Formattisches, mm	2544, 2743, 3000, 3200
Maximale Schnittbreite mit Vorritzaggregat, mm	2450, 2640, 2900, 3100
Auslegertisch , mm	500 X 320
Integral-Sicherheitsschienen 2 õ L, mm	500
Rechts-Linkslauf der Frässpindel
Frässpindeldrehzahl (Poluschaltbar), min-1	15000/ 9000 / 7500/  6000/ 4500/ 3000
Motorleistung, (Poluschaltbar, 400V, 50Hz), kW (PS)	4.5/5.5  ( 6.1/7.4)

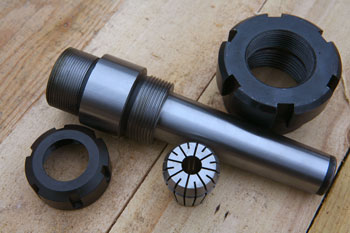

Austauchbare Fräsdom MK 4:
Durchmesser / Nutzhöhe, mm	ø32/125;ø1¼”/125; ø35/125; ø40/125
Austauchbare Fräsdom ÌÊ 4 für  ER32 Bohrfutter
ER32 Bohrfutter mit Spanndurchmesser ø3 bis ø20 mm
Bohrfutterschlüssel
Zapfenschlitztisch mit Schutzhaube, mm	ø300
Vorschubapparat mit 3 Rollen und 8 Vorschubdreh-zahl MX 38.
Vorschubapparat mit 4 Rollen und 8 Vorschubdreh-zahl MX 48.
